Þjáist pappírsmylla af ófullnægjandi nákvæmni í skurði? Drykkjarverksmiðja sem stendur frammi fyrir flöskuhálsi á fyllingarhraða? Festingarverksmiðja sem upplifir litla flokkunarskilvirkni? Við bjóðum upp á uppfærslulausnir fyrir nákvæmar gírskiptingar eins og horngírkassa- með holum öxlum (minna en eða jafnt og 15 boga-sekúndna staðalnákvæmni) og P2-plánetuhringlaga með minna en eða jafnt og 3 boga-mínútna bakslag. Við bjóðum einnig upp á lausnir, allt frá nákvæmnis-steyptum stórum búnaðarbotnum til ±0,005 mm nákvæmni-jarðbúnaðar, hraðskipta varahlutum fyrir iðnaðarstýringu (FA hlutar) og viðgerðarhlutum með ±0,01 mm nákvæmni mölun og snúningi. Þessar lausnir gera framleiðslulínunni þinni kleift að ná aukinni nákvæmni og tvöfalda skilvirkni án þess að trufla framleiðslu.
hvað er rétthyrndur gírkassi með holu skafti?
Réttur-hyrndur gírkassi með holu skafti er nákvæmni gírkassa sem samþættir 90 gráðu rétthyrnt-hyrnt vökvastýri með holu miðjuskafti fyrir snúruna. Mótorinn er festur hornrétt á plötuspilarann í 90-gráðu horni, með því að nota fjöl-gírskiptingu til að auka úttaksvægið. Hola skaftbyggingin rúmar einnig kapla og loftrör. Kjarnagildi þess liggur í því að takast á við þörfina á mikilli-nákvæmni sendingu á tog í -þröngu umhverfi. Í samanburði við hefðbundna beintengja gírkassa minnkar hann uppsetningarhæð um meira en 40% og býður upp á endurtekna staðsetningarnákvæmni upp á ±30 bogasekúndur. Það er mikið notað í sjálfvirknibúnaði, vélfæraliðamótum og öðrum forritum þar sem bæði pláss og nákvæmni eru mikilvæg.

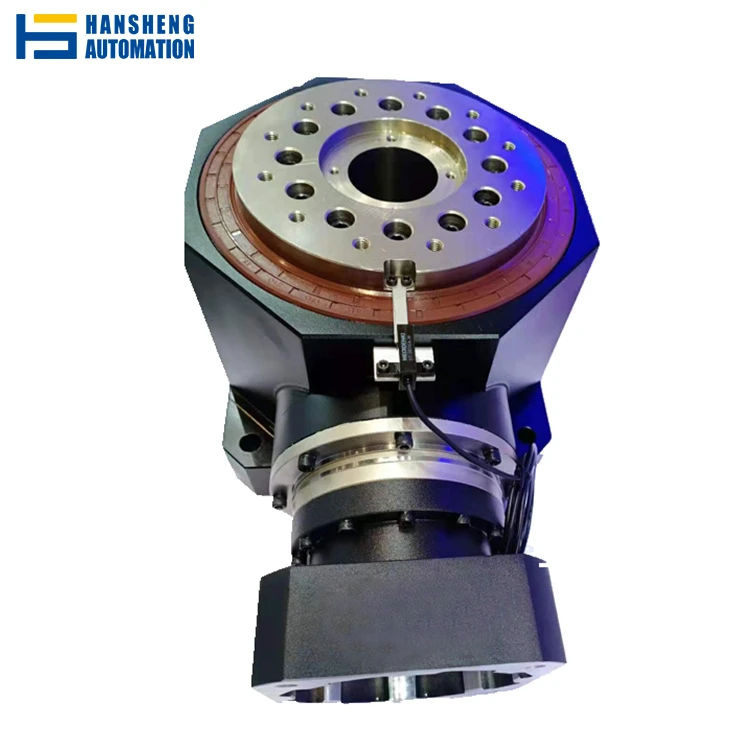

VörurLjósmynd
Líkön og færibreytur
Umsókn
Fjögurra staða vísitöluplata
Vélrænn armur
Hvernig á að velja rétta gerð?
Þegar þú velur þurfum við að veita tæknisöluteymi okkar eftirfarandi upplýsingar og verkfræðingar okkar velja viðeigandi gerð út frá þörfum þínum
(1) Hver er álagið? Stærð og lögun álagsins;
(2) Efni plötuspilara: stál eða ál, eða ________, ytra þvermál =_______ mm, þykkt=_______ mm;
(3) Hversu margar vinnustöðvar eru þar, eða hvernig þær starfa;
(4) Aksturstími á ferð=snúningstími+staðsetningartími: ________ sekúndur=________+________ sekúndur;
(5) Þyngd búnaðar: _________ kg/stykki, magn búnaðar: ________ stykki;
(6) Varðandi myndir, teikningar og aðrar upplýsingar um tækið þitt.
vara Mikilvægir eiginleikar og hagstæð áhrif
Forrit með takmarkað pláss munu finna horngírkassa- með holum öxlum oft fyrirferðarlítið, sem er hagkvæmt.
Mismunandi inntaks-/úttaksþarfir og fjölbreyttir uppsetningarmöguleikar sem hola skaftið gerir kleift að mæta báðum.
Þeir geta sent frá sér mikið tog og henta vel til mikillar-vinnu.
Hannað fyrir mikla skilvirkni með litlu bakslagi, sérstaklega í forritum sem krefjast nákvæmrar hreyfingar, þetta hjálpar sérstaklega.
Algengt í vélfærafræði, umbúðum, færiböndum og efnismeðferðarkerfum vegna aðlögunarhæfni þeirra og nákvæmni er fjölhæfni.
Algengar spurningar
Sp.: Er munur á rétthyrndum gírkassa með-holum öxlum og 90 gráðu gírkassa með holur öxl?
A: Lykilmunurinn liggur í flutningsuppbyggingu þeirra og notkunarsviðsmyndum:
Réttur-hyrndur gírkassar með holum öxlum nota fjöl-gírskiptingu, með áherslu á "hátt tog og þétta stærð" (td er hægt að samþætta 1800 N·m af togi í 300 mm rúmmál), sem gerir þá hentuga fyrir mikið álag.
90 gráðu gírkassar með holum öxlum nota venjulega ormgírskiptingu, með áherslu á „mikla nákvæmni og lágan hávaða,“ en bjóða upp á lægra tog (venjulega minna en eða jafnt og 1000 N·m).
Tilmæli um val: Veldu réttan-hyrndan gírkassa með holu öxlum fyrir erfiða-vinnu (eins og bifreiðasuðu) og 90 gráðu gírkassa með holu öxlum fyrir nákvæmni og létt álag (eins og rafrænar prófanir).
Sp .: Hvernig get ég tryggt samáxlun mótorsins og gírkassans við uppsetningu?
A: Coaxiality er mikilvægt. Fylgdu þessum skrefum:
Notaðu skífuvísir til að mæla geislamyndaflans milli mótorflans og inntaksás gírkassa. Villan verður að vera minni en eða jöfn 0,02 mm.
Notaðu "staðsetningarpinna + forspenning bolta" aðferð: Notaðu fyrst staðsetningarpinnann fyrir upphaflega staðsetningu, hertu síðan boltana á ská (tog 50-80 N·m). Að lokum skaltu herða með toglykil að uppgefnu gildi.
Sp.: Hvað ætti ég að gera ef gírkassinn minn lekur olíu eftir langa-tíma notkun?
A: Olíuleki stafar oft af öldrun innsigli og lausnin er einföld:
Staðsetning: Algengt að finna við inn- eða úttaksþéttingar (90% tilvika, þetta stafar af slitnum skaftþéttingum).
Skiptaskref: Slökktu á mótornum → Fjarlægðu mótorflansinn → Fjarlægðu gamla olíuþéttinguna með því að nota sérstakt verkfæri → Settu upp nýjan.
Fyrirbyggjandi ráðstafanir: Athugaðu olíuhæð á sex mánaða fresti (fylltu á með sérstakri gírolíu þegar hún er undir 1/3 af sjónglerinu) til að koma í veg fyrir að of mikil olíustig valdi þrýstingsleka.
Sp.: Er hægt að nota gírkassann utandyra eða í röku umhverfi? Hvaða verndarráðstafanir eru nauðsynlegar?
A: Til notkunar utanhúss er þörf á sérsniðnum verndarlausnum:
Rakt/rykugt umhverfi: Uppfærðu í IP65 vörn (tvöfaldur-olíuþétti á öxlenda + innsigli hússins) og fylltu gírkassann með vatns-þolinni fitu.
Til notkunar utandyra sem verða fyrir rigningu: Settu upp regnhlíf (við getum sérsniðið hlíf úr ryðfríu stáli) og skiptu um loftopið fyrir vatnsheldan loftloka.
Fyrir saltúðaumhverfi (eins og við sjávarsíðuna): Galvaniseraðu yfirborð hússins og úða málningu og bættu ryðvörn við gírkassann.
